Вспомогательное оборудование дизельных генераторных установок является ключевым компонентом, обеспечивающим их стабильную работу, повышение качества электроснабжения, продление срока службы и реализацию автоматического управления. Это оборудование в соответствии с функциями можно разделить на топливную систему, систему охлаждения, систему смазки, выхлопную систему, электрическую систему управления, систему безопасности и защитное оборудование, а также оборудование для адаптации к условиям окружающей среды. Ниже приведена подробная классификация и описание:
I. Вспомогательное оборудование топливной системы
Повседневный топливный бак
Назначение Хранение дизельного топлива и обеспечение непрерывной подачи топлива к генераторной установке
Конструктивные особенности Емкость должна обеспечивать работу установки при полной нагрузке в течение 8-24 часов Материал должен быть коррозионностойким например нержавеющая сталь или сталь с покрытием
Дополнительные функции Оснащается датчиком уровня топлива дренажным клапаном и вентиляционным клапаном для предотвращения окисления топлива и осаждения примесей
Топливный перекачивающий насос
Назначение Подача топлива из повседневного бака в топливный насос двигателя для обеспечения стабильного давления подачи
Типы Шестеренные или диафрагменные насосы должны обладать самовсасывающей способностью для адаптации к различной высоте установки
Топливный фильтр
Назначение Фильтрация примесей и воды в топливе для предотвращения засорения форсунок и износа двигателя
Обслуживание Регулярная замена фильтрующего элемента обычно каждые 500 часов или в зависимости от качества топлива
Топливный подогреватель опционально
Назначение Подогрев топлива в условиях низких температур для улучшения текучести и предотвращения парафинизации форсунок
Сфера применения Северные холодные регионы или при использовании высоковязкого дизельного топлива
II. Вспомогательное оборудование системы охлаждения

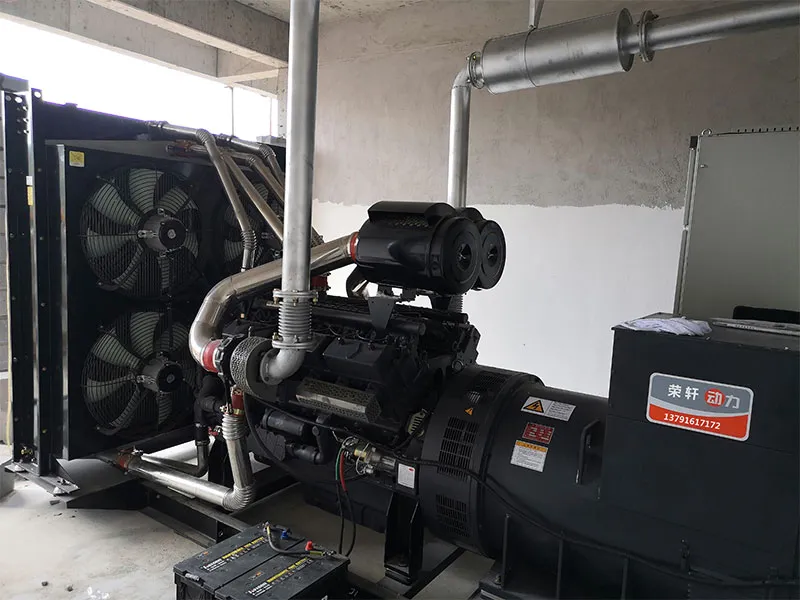

Радиатор охлаждения
Назначение Отвод тепла посредством конвекции воздуха или принудительного воздушного охлаждения с вентилятором для поддержания рабочей температуры двигателя
Типы Открытые радиаторы с прямой вентиляцией или закрытые радиаторы с циркуляционным насосом охлаждающей жидкости
Циркуляционный насос охлаждающей жидкости
Назначение Обеспечение циркуляции охлаждающей жидкости между двигателем и радиатором для повышения эффективности теплообмена
Обслуживание Регулярная проверка натяжения приводного ремня и герметичности корпуса насоса для предотвращения утечек
Вентилятор охлаждения
Назначение Интенсификация воздушного потока вокруг радиатора для усиления теплоотдачи
Способ управления Ручное или автоматическое регулирование частоты вращения по сигналу датчика температуры
Расширительный бачок
Назначение Компенсация изменения объема охлаждающей жидкости при температурных колебаниях и стабилизация давления в системе
Конструктивная особенность Устанавливается выше верхней точки радиатора и оснащается воздухоотводчиком
III. Вспомогательное оборудование системы смазки
Масляный фильтр
Назначение Фильтрация металлических частиц углеродистых отложений и других примесей в моторном масле для защиты подшипников и шестерен двигателя
Типы Полнопоточный фильтр основной и перепускной фильтр аварийный
Маслоохладитель
Назначение Снижение температуры моторного масла с помощью охлаждающей жидкости или воздуха для сохранения смазывающих свойств
Сфера применения Установки работающие в условиях высоких нагрузок или повышенных температур
Масляный насос
Назначение Подача масла из поддона картера к точкам смазки и поддержание стабильного давления в системе
Обслуживание Регулярная проверка датчика давления масла и износа деталей насоса
IV. Вспомогательное оборудование выхлопной системы
Глушитель
Назначение Снижение уровня шума выхлопа для соответствия экологическим нормам обычно не более 85 дБА
Типы Диссипативные глушители с звукопоглощающим материалом или реактивные глушители с камерами расширения
Компенсатор вибраций выхлопной трубы
Назначение Поглощение вибраций двигателя для предотвращения разрывов трубопровода и утечек в соединениях
Материал Нержавеющая сталь или оцинкованная сталь с стойкостью к высоким температурам и коррозии
Выхлопная труба
Назначение Отвод отработавших газов за пределы помещения с удалением от воздухозаборников и зон пребывания людей
Конструктивная особенность Уклон не менее 5 для предотвращения скопления конденсата с установкой защитного колпака на конце
V. Вспомогательное оборудование электрической системы управления

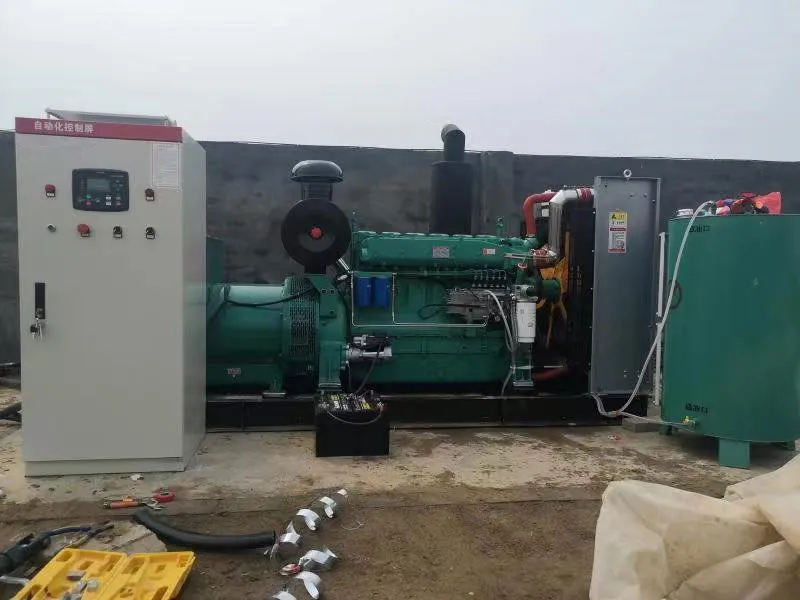

Автоматический шкаф управления
Назначение Обеспечение автоматического пуска останова синхронизации генераторов и распределения нагрузки с поддержкой дистанционного мониторинга
Ключевые функции
Обнаружение потери сетевого напряжения и автоматическое переключение АВР
Регулирование частоты вращения двигателя напряжения и частоты через АРН
Аварийная сигнализация и защита при перегрузках коротких замыканиях перегреве
Аккумуляторная батарея и зарядное устройство
Назначение Обеспечение питания стартерного двигателя и поддержание работы цепей управления
Обслуживание Регулярная проверка уровня электролита и зарядного напряжения обычно 24 В или 12 В
Устройства защиты генератора
Назначение Защита от перегрузок коротких замыканий обратной мощности и других аварийных режимов включая автоматические выключатели предохранители дифференциальную защиту
VI. Вспомогательное оборудование системы безопасности
Устройство защиты от превышения скорости
Назначение Автоматическое отсечение подачи топлива и остановка при превышении номинальной частоты вращения на 15
Типы Механические с центробежными грузами или электронные с датчиком частоты вращения и блоком управления
Защита от перегрева охлаждающей жидкости
Назначение Активация сигнализации или остановки при превышении температуры охлаждающей жидкости установленного предела обычно 105 °C
Расположение датчика Выход охлаждающей жидкости из двигателя или вход в радиатор
Защита от низкого давления масла
Назначение Автоматическая остановка при падении давления масла ниже 0.3 МПа для предотвращения износа двигателя
Тип датчика Механический реле давления или электронный датчик давления
Кнопка аварийной остановки
Назначение Принудительная ручная остановка в чрезвычайных ситуациях требуется защитный кожух для предотвращения случайного нажатия
VII. Оборудование для адаптации к условиям окружающей среды

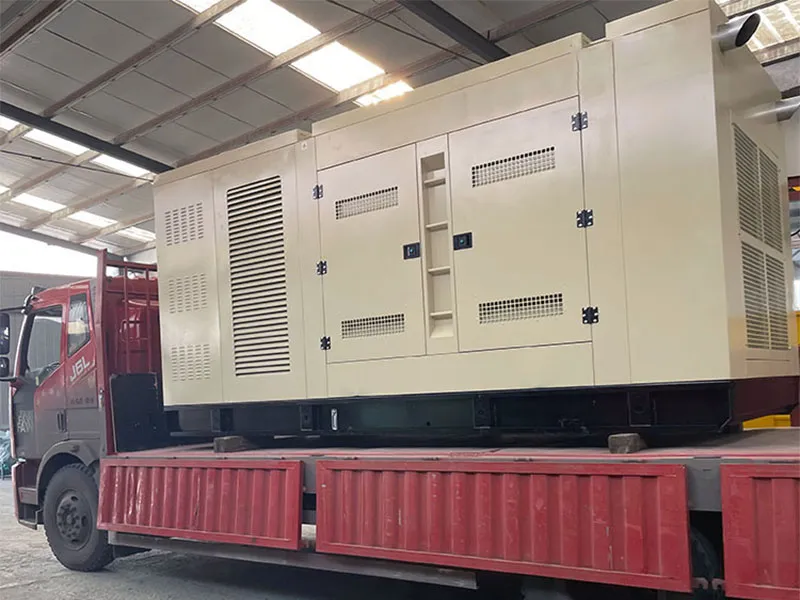

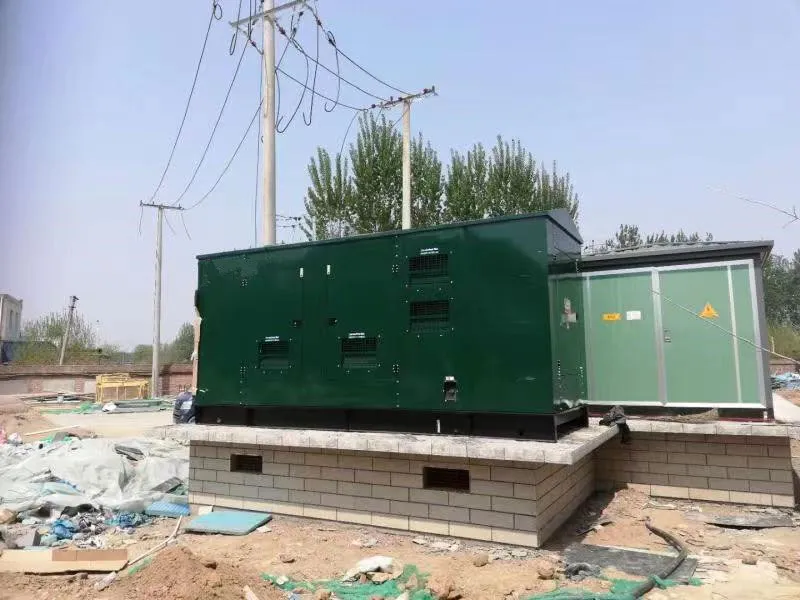

Защитный кожух или шумопоглощающий кожух
Назначение Защита установки от дождя и пыли а также снижение уровня шума шумопоглощающий кожух снижает шум на 10-15 дБА
Конструктивные особенности Наличие вентиляционных отверстий и сервисных люков для обеспечения теплоотвода и удобства обслуживания
Антифриз для низкотемпературных условий
Назначение Предотвращение замерзания охлаждающей жидкости при температурах ниже -35°C и повышение температуры кипения до 120°C и выше
Соотношение компонентов Обычно 50 антифриза и 50 деионизированной воды
Подогреватель всасываемого воздуха для высокогорных или холодных регионов
Назначение Нагрев воздуха поступающего в двигатель для повышения эффективности сгорания в условиях разреженного воздуха на большой высоте или при низких температурах
VIII. Прочее вспомогательное оборудование
Фундаментная рама установки
Назначение Восприятие веса установки и поглощение вибраций обычно оснащается виброизоляторами например резиновыми или пружинными
Кабели и соединительные коробки
Назначение Соединение выходных клемм генератора с нагрузкой требуется применение термостойких и негорючих кабелей например типа YJV
Инструменты и запасные части
Комплектация Стандартный набор инструментов например гаечные ключи мультиметр фильтры ремни для оперативного технического обслуживания
